地下ダムの工法は、｢地下連続止水壁工法｣と｢注入工法｣が採用されています。

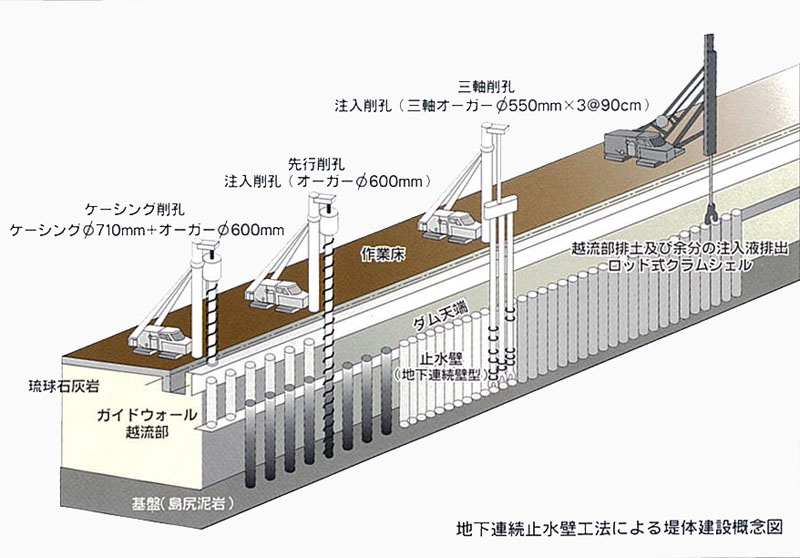

基盤深度が深く堤高が高くなるような区間は、地下連続止水壁工法（SMW工法：地層を掘削、破砕しセメントと混練しソイルセメント壁を造成する工法）により施工し、基盤深度が浅く堤高の低い区間は注入工法（ボーリング孔からセメント壁を造成する工法）が採用されました。

※地下連続止水壁工法とは・・・地下に遮水性の壁を連続的に設ける方法。宮古区域では、試験施工で60mまでの掘削が可能であることが確認されています。

※注入工法とは・・・地上から水を通さない層（不透水層）までボーリングで孔をあけ、そこからセメントミルクなどを圧力をかけて注入する方法です。

地下ダム施工のながれ
①準備工（用地調査・地質調査等） ②ヤード造成工 ③作業ヤード仮設備工
④ケーシング削孔工 ⑤ケーシング切離し及び先行削孔工 ⑥三軸削孔工
⑦三軸削孔工完了及び挿入式傾斜測定 ⑧三軸注入完了 ⑨天端コンクリート打設
⑩透水材投入 ⑪ヤード復旧工 ⑫地下ダム工事完成
